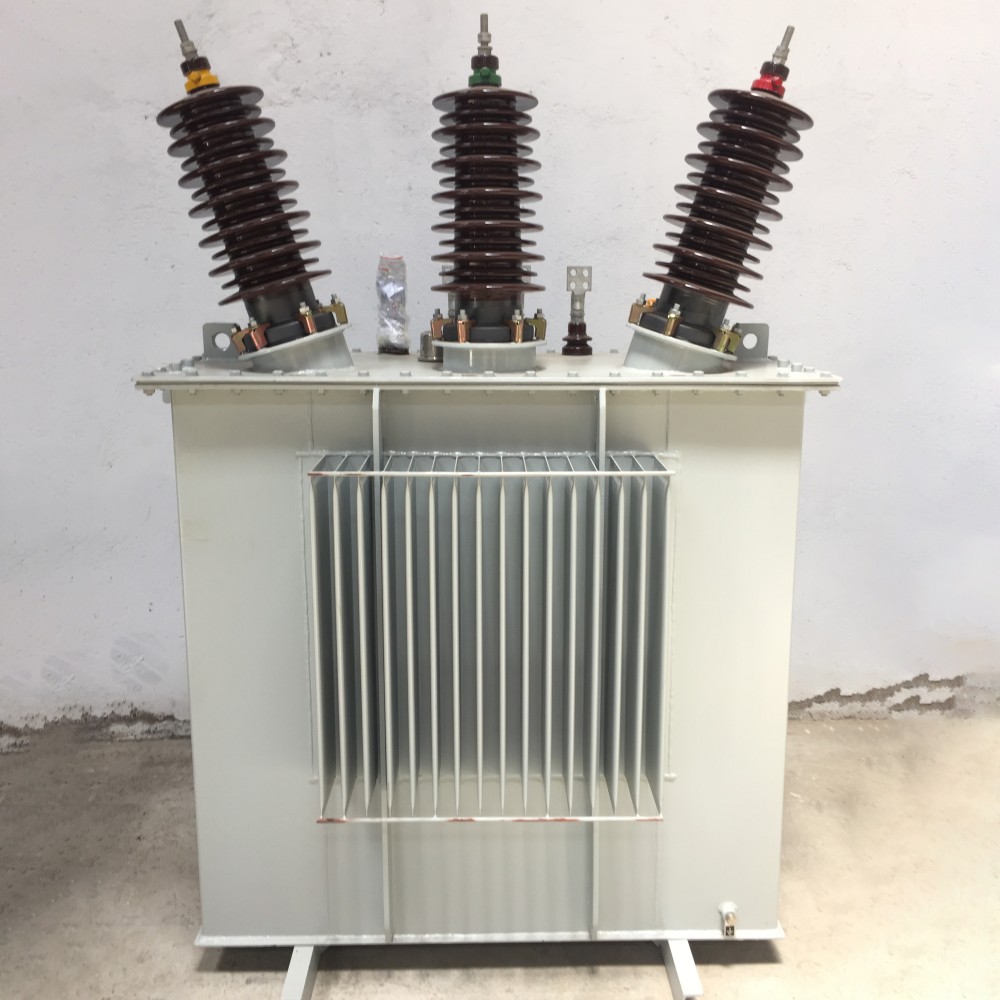

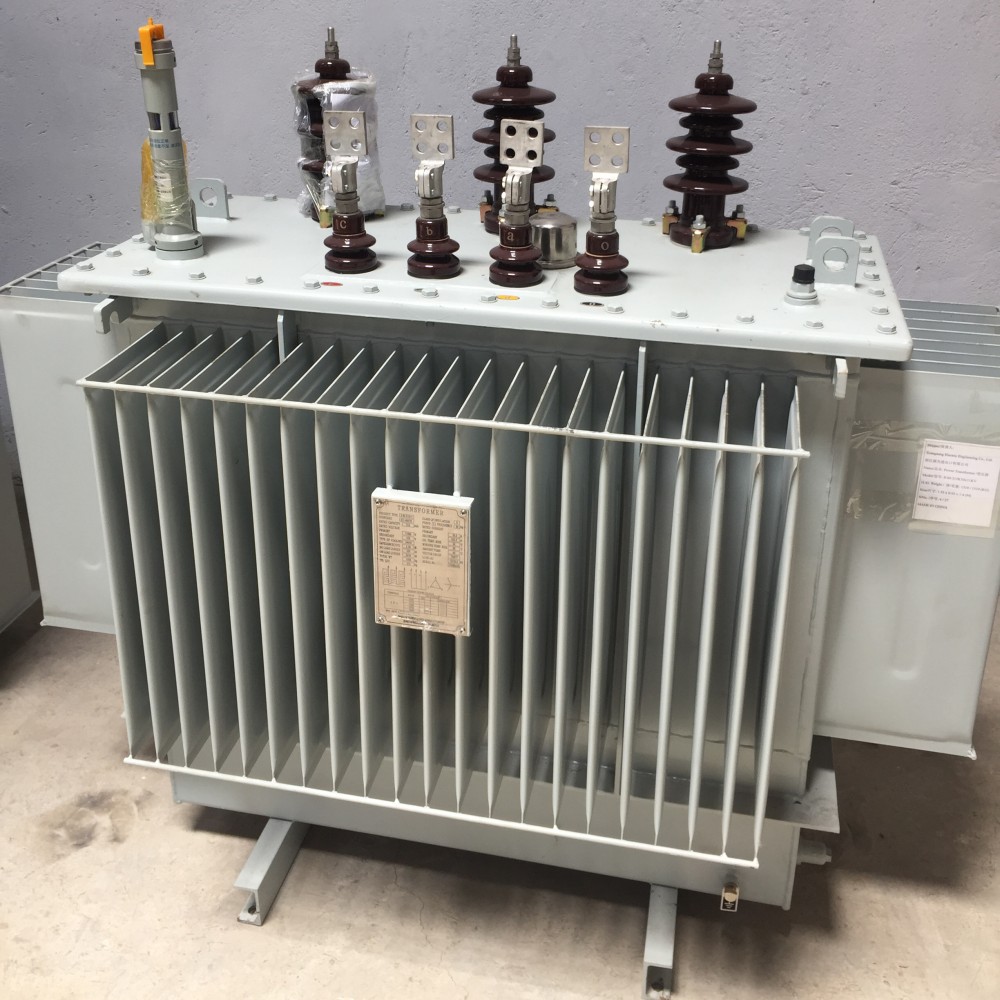

Transformateur immergé dans l'huile
Fonction et finalité
● Le noyau des transformateurs de puissance immergés dans l'huile de 35 kV, 33 kV, 20 kV, 11 kV et 10 kV est constitué d'un empilement multicouche de tôles d'acier au silicium de haute qualité, recouvert d'une peinture à durcissement en surface. Il présente de faibles pertes et un faible niveau sonore. La bobine utilise une structure à canaux d'huile de nouvelle génération pour une dissipation thermique optimale. La structure bénéficie d'un processus d'isolation optimisé et d'une conception plus rationnelle, ce qui améliore efficacement la capacité de refroidissement et la résistance aux courts-circuits, garantissant ainsi un fonctionnement fiable. La paroi du réservoir de carburant est constituée d'une structure ondulée monobloc, ce qui accroît sa résistance mécanique et lui confère une apparence esthétique et élégante.

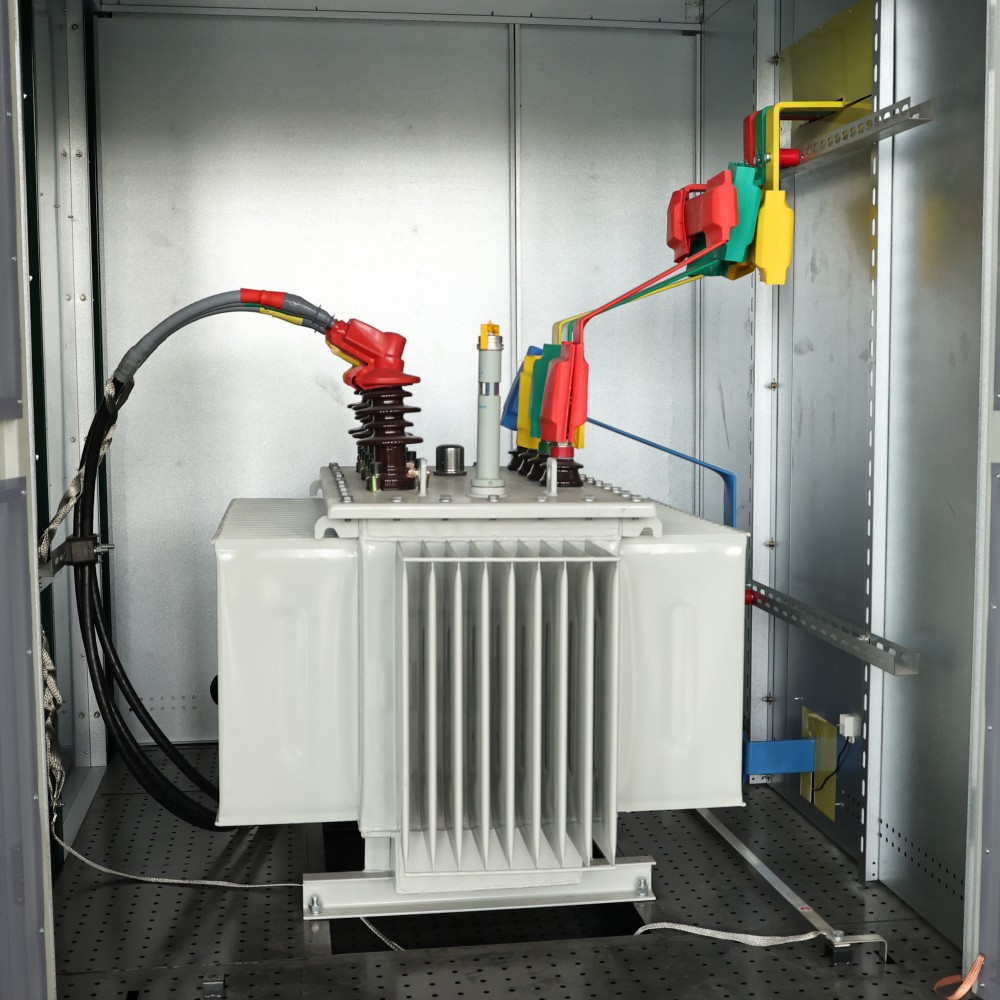

● S'applique aux centrales électriques, aux sous-stations (stations de distribution d'énergie) et aux installations industrielles, etc.
● Mettre en œuvre les normes IEC-60076
Capacités de production de bobines YGT
● Équipement : Nous exploitons 20 machines d'enroulement automatiques haute tension et 5 machines d'enroulement de feuilles basse tension.
● Main-d'œuvre : Notre production est assurée par une équipe de plus de 30 spécialistes professionnels du bobinage.
● Matériaux : Toutes les bobines sont fabriquées à l'aide de fil électromagnétique haute performance et de matériaux d'isolation de première qualité.
Capacités de production de base de YGT

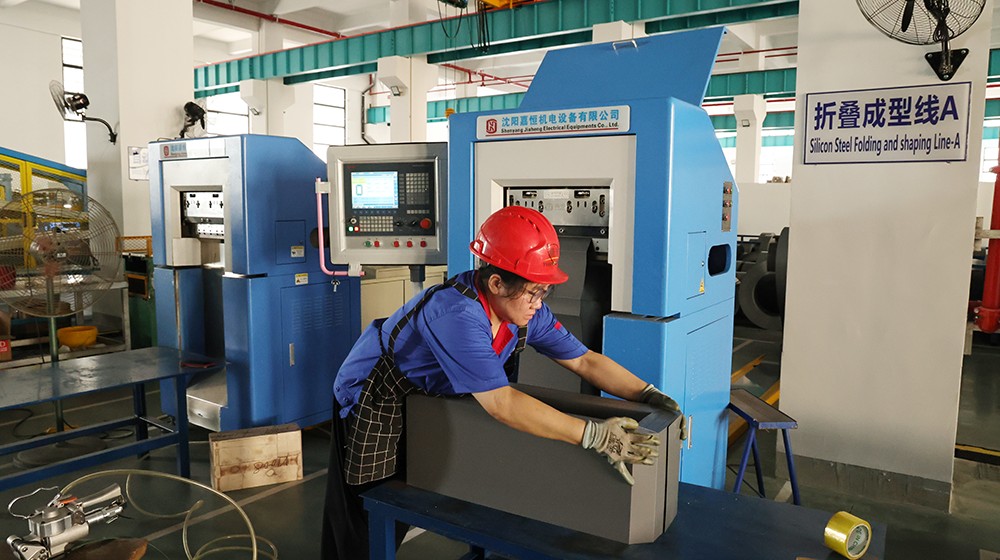

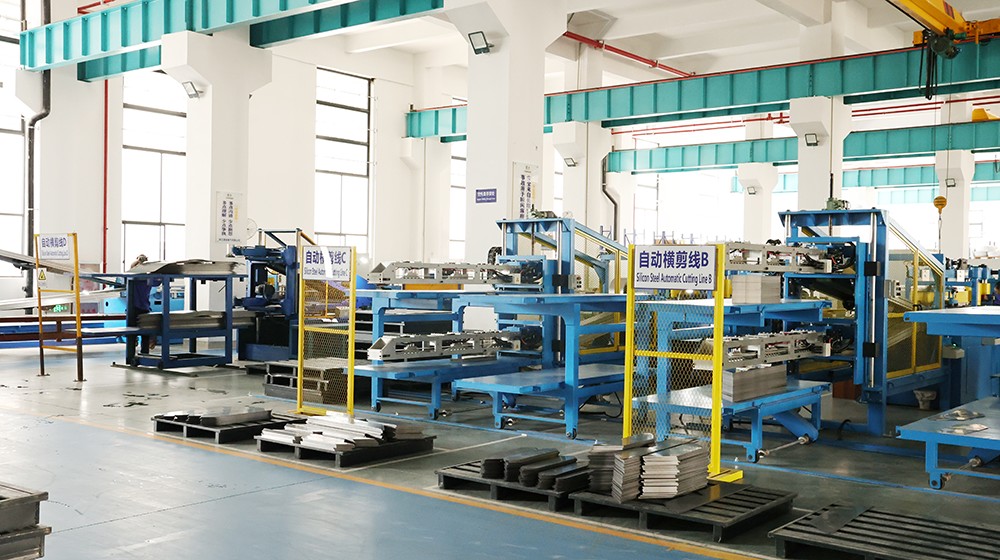

● Équipement : 5 lignes de découpe automatiques d'acier au silicium et 2 machines d'empilage automatiques.
● Main-d'œuvre : Une équipe de plus de 20 spécialistes qualifiés en construction de base.
● Matériaux : Nous utilisons des aciers au silicium de haute qualité, tels que 23Q80 et 23Q75, pour fabriquer nos noyaux.

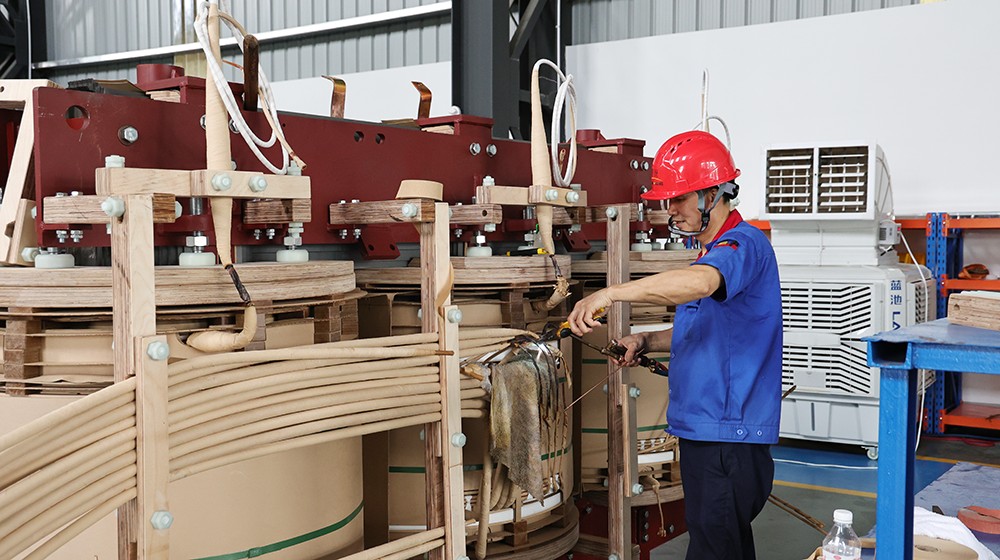

L'atelier d'assemblage de YGT est doté d'installations complètes pour les dernières étapes de la production. Celles-ci comprennent des étuves de séchage sous vide, des étuves de séchage à énergie éolienne, des plateformes d'assemblage dédiées et un système de remplissage d'huile sous vide. Une équipe de plus de 20 techniciens d'assemblage qualifiés réalise un travail d'assemblage précis, garantissant ainsi que chaque produit est fabriqué selon des spécifications exactes et prêt pour un fonctionnement fiable.

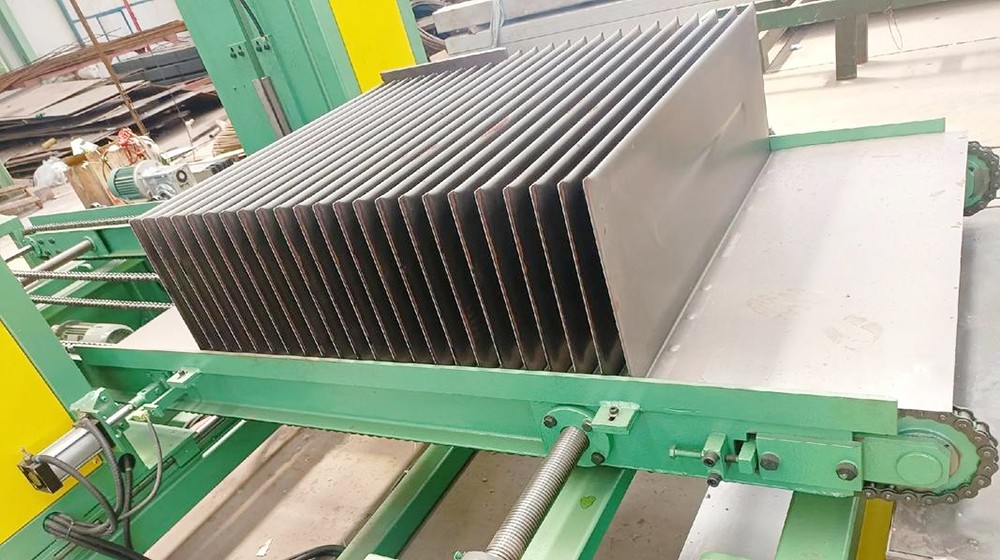

L'atelier de tôlerie YGT est spécialisé dans la fabrication de précision de composants critiques pour transformateurs, notamment les cuves et les châssis de serrage. Notre atelier est équipé d'une gamme complète de machines modernes, telles que des presses plieuses robustes, des machines de découpe CNC et des systèmes de soudage automatiques. De plus, nous disposons d'installations de post-traitement automatisées, incluant le grenaillage pour la préparation des surfaces et le revêtement en poudre automatique pour une finition durable et de haute qualité. YGT s'engage dans une démarche d'amélioration continue, en modernisant constamment ses équipements afin de maintenir des capacités de production de pointe.

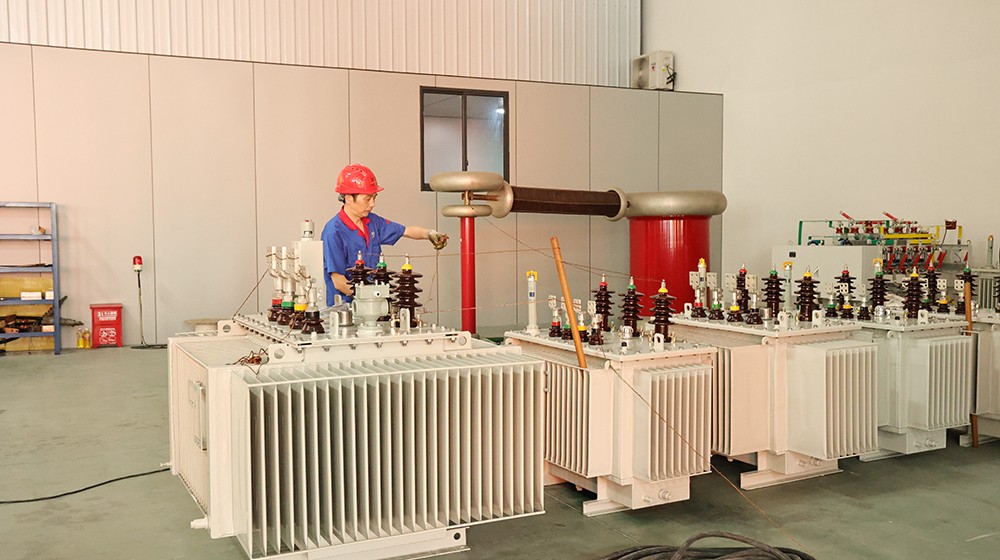

Le centre d'essais YGT est doté d'un ensemble complet d'équipements de pointe pour les essais de transformateurs de distribution. Cela nous permet d'effectuer tous les essais de routine nécessaires en stricte conformité avec les normes internationales, notamment CEI et IEEE. Afin de garantir la plus grande précision et la fiabilité de nos résultats, chaque élément de notre équipement d'essai est étalonné et possède un certificat d'étalonnage CNAS. Plus important encore, YGT applique une politique d'assurance qualité rigoureuse : chaque transformateur est soumis à ces essais de routine complets et doit les réussir avant sa livraison, garantissant ainsi sa conformité à nos exigences élevées et aux exigences spécifiques de nos clients.
Transformateur triphasé à double enroulement, sans excitation et immergé dans l'huile, 11 kV, 30 kVA à 1600 kV
| Capacité nominale (KVA) | Combinaison de tensions (kV) | Symbole de connexion | Pertes à vide (kW) | Perte à pleine charge (kW) | Courant à vide (%) | impédance (%) | Poids (kg) | Dimensions du contour (mm) | Jauge (mm) | ||||
| HW | LV | Poids de l'huile | Poids total | L | DANS | H | |||||||
| 30 | 6 6.3 10 10,5 11 20 ±5% ou ±2 x2,5% | 0,4 | Dyn11 Oui0 | 80 | 630/600 | 2.3 | 4 | 65 | 290 | 740 | 550 | 900 | 400×400 |
| 50 | 100 | 910/870 | 2 | 75 | 370 | 780 | 530 | 940 | 400×400 | ||||
| 63 | 110 | 1090/1040 | 109 | 85 | 440 | 800 | 540 | 980 | 400×400 | ||||
| 80 | 130 | 1310/1250 | 109 | 95 | 505 | 840 | 620 | 1000 | 400×400 | ||||
| 100 | 150 | 1580/1500 | 108 | 105 | 555 | 850 | 700 | 1020 | 400×400 | ||||
| 125 | 170 | 1890/1800 | 107 | 115 | 645 | 860 | 680 | 1090 | 550×550 | ||||
| 160 | 200 | 2310/2200 | 106 | 130 | 780 | 920 | 760 | 1110 | 550×550 | ||||
| 200 | 240 | 2730/2600 | 105 | 140 | 855 | 930 | 860 | 1130 | 550×550 | ||||
| 250 | 290 | 3200/3050 | 104 | 165 | 1000 | 1220 | 790 | 1180 | 550×550 | ||||
| 315 | 340 | 3830/3650 | 104 | 190 | 1200 | 1290 | 840 | 1240 | 550×550 | ||||
| 400 | 410 | 4520/4300 | 103 | 215 | 1380 | 1310 | 860 | 1290 | 660×660 | ||||
| 500 | 480 | 5410/5150 | 102 | 240 | 1560 | 1390 | 910 | 1230 | 660×660 | ||||
| 630 | 570 | 6200 | 101 | 4.5 | 280 | 1890 | 1480 | 940 | 1360 | 660×660 | |||
| 800 | 700 | 7500 | 1 | 350 | 2500 | 1580 | 980 | 1480 | 820×820 | ||||
| 1000 | 830 | 10300 | 1 | 535 | 3110 | 1750 | 1100 | 1530 | 820×820 | ||||
| 1250 | 970 | 12000 | 0,9 | 540 | 3630 | 1810 | 1180 | 1620 | 820×820 | ||||
| 1600 | 1170 | 14500 | 0,8 | 655 | 4240 | 1890 | 1350 | 17250 | 820×820 | ||||
Transformateur triphasé à double enroulement, sans excitation et immergé dans l'huile, 33 kV à 1600 kV
| Capacité nominale (kVA) | Combinaison de tensions (kV) | Symbole de connexion | Pertes à vide (kW) | Perte à pleine charge (kW) | Courant à vide (%) | Impédance (%) | Poids (kg) | Dimensions du contour (mm) | Jauge (mm) | ||||
| HW | LV | Poids de l'huile | Poids total | L | DANS | H | |||||||
| 30 | 20 ±5% ou ±2 x2,5% | 0,4 | Dyn11 Oui0 | 80 | 690/660 | 2.1 | 5.5 | 100 | 360 | 800 | 680 | 950 | 400×400 |
| 50 | 104 | 1010/960 | 2 | 120 | 410 | 850 | 700 | 970 | 400×400 | ||||
| 63 | 120 | 1200/1150 | 1.9 | 140 | 480 | 880 | 710 | 1000 | 400×400 | ||||
| 80 | 144 | 1440/1370 | 1.8 | 150 | 540 | 900 | 720 | 1030 | 400×400 | ||||
| 100 | 160 | 1730/1650 | 1.6 | 170 | 615 | 950 | 750 | 1050 | 400×400 | ||||
| 125 | 192 | 2080/1980 | 1.5 | 180 | 710 | 950 | 900 | 1070 | 550×550 | ||||
| 160 | 232 | 2540/2420 | 1.4 | 195 | 790 | 1000 | 900 | 1100 | 550×550 | ||||
| 200 | 272 | 3000/2860 | 1.3 | 220 | 910 | 1050 | 930 | 1120 | 550×550 | ||||
| 250 | 320 | 3520/3350 | 1.2 | 245 | 1040 | 1100 | 950 | 1150 | 550×550 | ||||
| 315 | 384 | 4210/4010 | 1.1 | 280 | 1185 | 1450 | 950 | 1200 | 550×550 | ||||
| 400 | 456 | 4970/4730 | 1 | 300 | 1370 | 1500 | 1000 | 1250 | 660×660 | ||||
| 500 | 544 | 5940/5660 | 1 | 350 | 1620 | 1550 | 1050 | 1320 | 660×660 | ||||
| 630 | 648 | 6820 | 0,9 | 6 | 420 | 2085 | 1650 | 1100 | 1350 | 660×660 | |||
| 800 | 784 | 8250 | 0,8 | 465 | 2400 | 1700 | 1200 | 1450 | 820×820 | ||||
| 1000 | 920 | 11330 | 0,7 | 580 | 2880 | 1900 | 1350 | 1500 | 820×820 | ||||
| 1250 | 1100 | 13200 | 0,7 | 640 | 3300 | 1950 | 1380 | 1550 | 820×820 | ||||
| 1600 | 1330 | 15950 | 0,6 | 770 | 4000 | 2050 | 1450 | 1600 | 820×820 | ||||
Transformateur triphasé à double enroulement, sans excitation et immergé dans l'huile, 20 kV, 30 kVA à 1600 kV
| Capacité nominale (kVA) | HW | Rapport de tension et plage de prise (kV) (%) | LV | Symbole de connexion | Pertes à vide (kW) | Perte à pleine charge (kW) | Courant à vide (%) | Impédance (%) |
| 50 | 33 35 38,5 | ±2×2,5 ±5 | 0,4 | Dyn11 Oui0 | 0,16 | 1,20/1,14 | 1.3 | 6.5 |
| 100 | 0,23 | 2,01/1,19 | 1.1 | |||||
| 125 | 0,27 | 2,37/2,26 | 1.1 | |||||
| 160 | 0,28 | 2,82/2,68 | 1.0 | |||||
| 200 | 0,34 | 3,32/3,16 | 1.0 | |||||
| 250 | 0,40 | 3,95/3,76 | 0,95 | |||||
| 315 | 0,48 | 4,75/4,53 | 0,95 | |||||
| 400 | 0,58 | 5,74/5,47 | 0,85 | |||||
| 500 | 0,68 | 6,91/6,58 | 0,85 | |||||
| 630 | 0,83 | 7,86 | 0,65 | |||||
| 800 | 0,98 | 9.40 | 0,65 | |||||
| 1000 | 1,15 | 11,5 | 0,65 | |||||
| 1250 | 1,40 | 13.9 | 0,60 | |||||
| 1600 | 1,69 | 16.6 | 0,60 | |||||
| 2000 | 1,99 | 19.7 | 0,55 | |||||
| 2500 | 2,36 | 23.2 | 0,55 |
