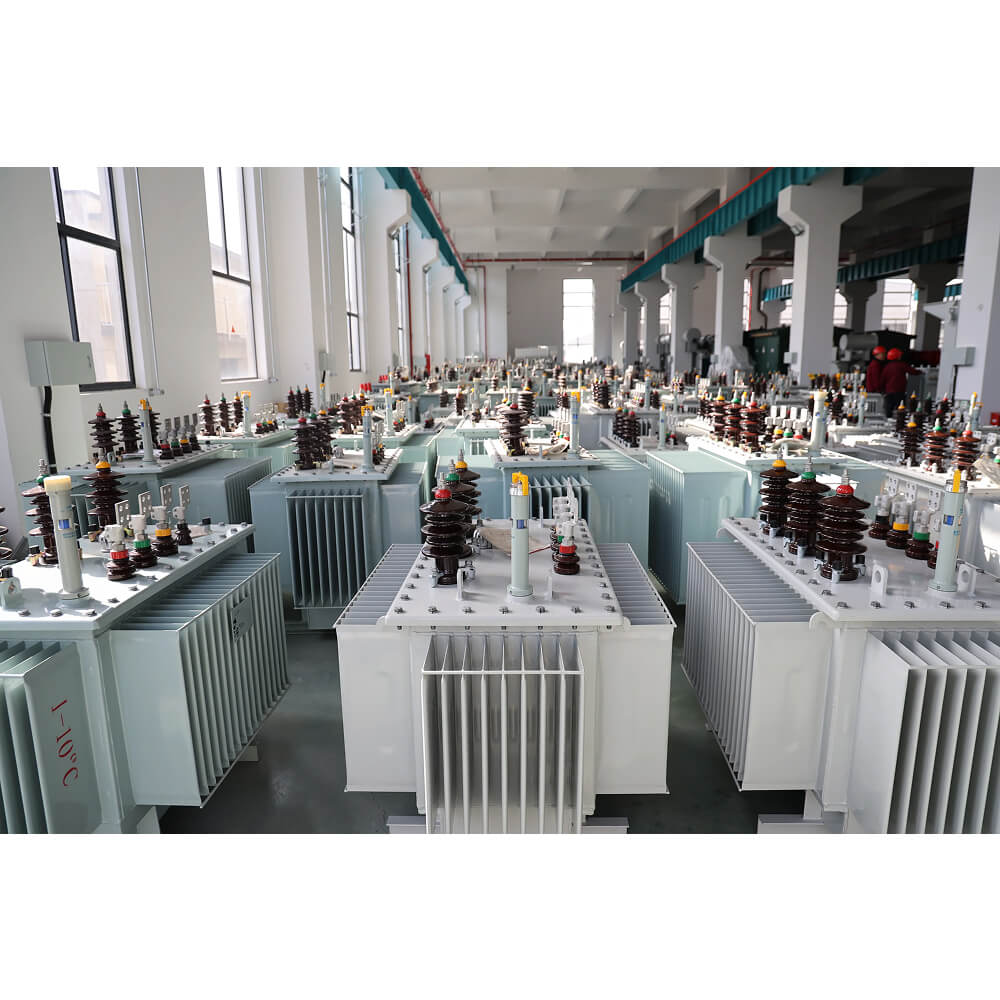

Image 5.jpg

Transformateur de distribution entièrement étanche immergé dans l'huile, série S13-M, niveau 10 kV

● Les transformateurs de la série S13-M sont conçus pour économiser l'énergie. Leurs noyaux de fer sont fabriqués à partir de tôles d'acier au silicium orientées à haute perméabilité de haute qualité et de conception optimisée, ce qui leur confère un taux de perte en charge inférieur de 27 % en moyenne à celui du type S11. Ils ne sont devancés que par une nouvelle génération de produits économes en énergie, à savoir les transformateurs en alliage amorphe de type S(B)H15. Ils présentent donc un rapport performance/prix très élevé.

● S'applique aux centrales électriques, aux sous-stations (stations de distribution d'énergie) et aux bâtiments industriels, commerciaux, etc.

● Mettre en œuvre les normes nationales GB1094, GB20052, etc.

    Contactez-nous
    détails du produit
    Capacité nominale (KVA) Combinaison de tensions (kV) Symbole de connexion Pertes à vide (kW) Pertes à pleine charge (KW) Courant à vide (%) Impédance (%) Poids (kg) Dimensions du contour (mm) Jauge ( mm)
    HW LV Poids de l'huile Poids total L DANS H
    30 6
    6.3
    10
    10,5
    11
    20

    ±5%

    ou

    ±2

    x2,5%    		 0,4 Dyn11
    Oui0    		 80 630/600 2.3 4 65 290 740 550 900 400 x 400
    50 100 910/870 2 75 370 780 530 940 400 x 400
    63 110 1090/1040 109 85 440 800 540 980 400 x 400
    80 130 1310/1250 109 95 505 840 620 1000 400 x 400
    100 150 1580/1500 108 105 555 850 700 1020 400 x 400
    125 170 1890/1800 107 115 645 860 680 1090 550 x 550
    160 200 2310/2200 106 130 780 920 760 1110 550 x 550
    200 240 2730/2600 105 140 855 930 860 1130 550 x 550
    250 290 3200/3050 104 165 1000 1220 790 1180 550 x 550
    315 340 3830/3650 104 190 1200 1290 840 1240 550 x 550
    400 410 4520/4300 103 215 1380 1310 860 1290 660 x 660
    500 480 5410/5150 102 240 1560 1390 910 1230 660 x 660
    630 570 6200 101 4.5 280 1890 1480 940 1360 660 x 660
    800 700 7500 1 350 2500 1580 980 1480 820 x 820
    1000 830 10300 1 535 3110 1750 1100 1530 820 x 820
    1250 970 12000 0,9 540 3630 1810 1180 1620 820 x 820
    1600 1170 14500 0,8 655 4240 1890 1350 17250 820 x 820

    Note:

    Pour les transformateurs de capacité nominale de 500 kVA et moins, au-dessus des valeurs diagonales de perte de charge appliquées dans le groupe de connexion Dyn11, en dessous de la valeur diagonale de perte de charge applicable au nœud connecté Yyn0.
